Fusion 360 API 入门

梁晓冬

开发顾问

DevTech中国区经理

Autodesk开发技术支持部(DevTech)

左右方向键切换PPT,有些页面上下方向键切换子页面

内容

  • Fusion 360 简介
  • API 概览
  • 程序结构
  • 创建和调试
  • API对象结构
  • 一些基本对象
  • 如何创建模型
  • 插件和用户界面

三维设计的新需求

Down arrow

来看一个视频

注:广告都是浮云

Fusion 360

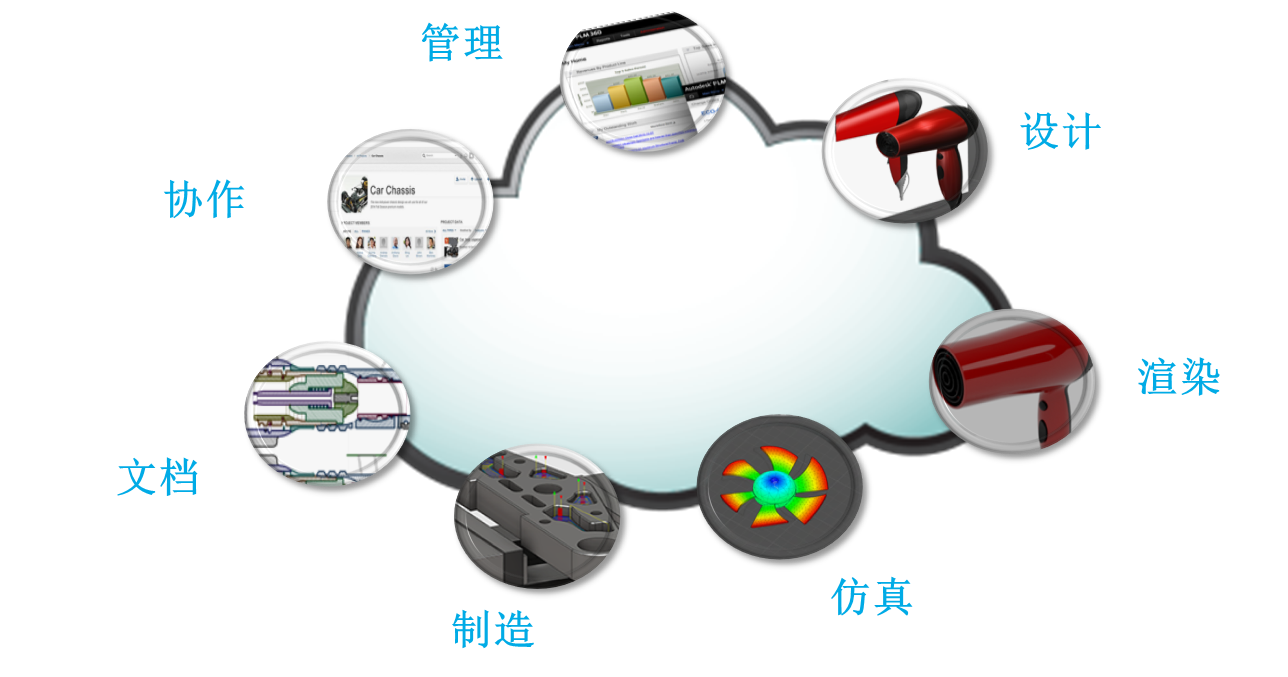

基于云,从概念设计到成品的三维CAD/CAM协作设计平台 Down arrow

新时代的设计概念

Down arrow

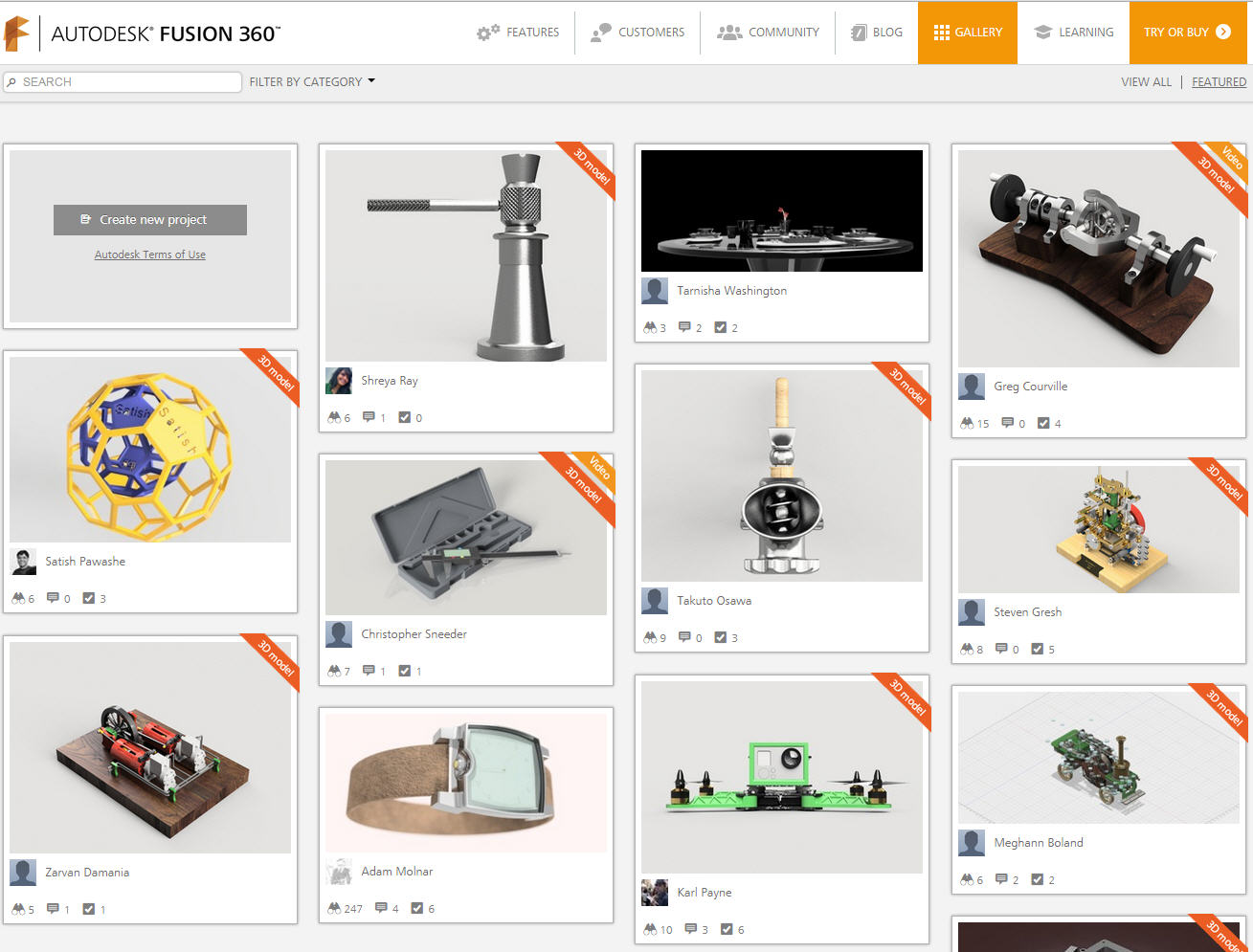

设计可以如此

Fusion 360 设计作品展台

Down arrow

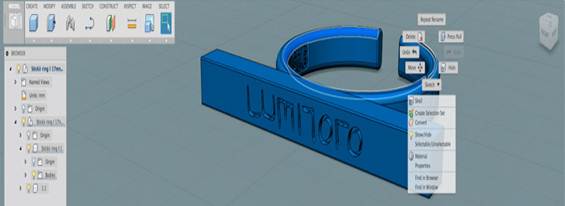

谁在用(Fusion 360客户故事)

API拓展?

程序赏析

Fusion API - 目前是客户端的API

  • 脚本
  • 插件

Down arrow

API 演化过程

  • 2014年9月引入Javascript 脚本形式
  • 2014年11月引入Python脚本形式
  • 2015年3月推出插件形式
  • 2015年8月推出C++的方式
  • 多编程语言的背后是单一的API
  • 为每种编程语言包装了接口

在线帮助

Down arrow

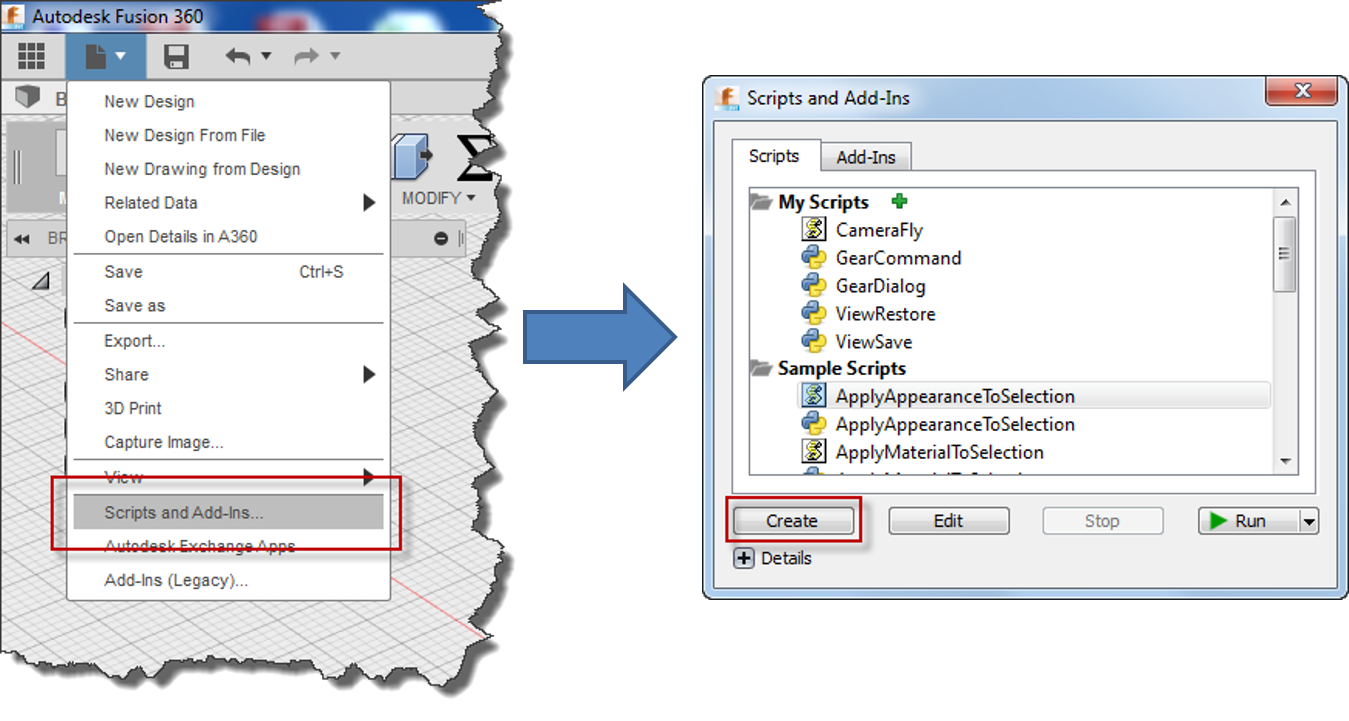

脚本与插件管理器

Down arrow

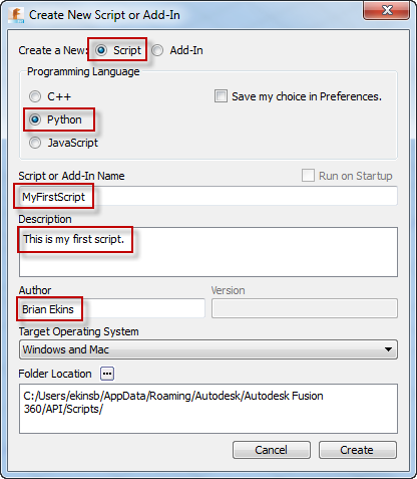

创建脚本或插件

Down arrow

脚本和插件

  • 脚本类似于宏命令
  • 插件一般是Fusion启动时就加载运行
  • 插件用来创建用户界面,按钮等
  • 插件需要额外的manifest文件做配置
  • 需要特别独立的功能时可考虑插件
  • 脚本方式可用manifest方式,也可不用

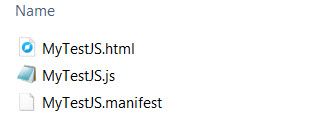

JavaScript文件结构

  • *.html: 导引文件。引用相关Fusion的JS库,本程序的*.js和第三方库
  • *.js: 执行API的代码
  • *.manifest: 插件所需的清单文件
  • Down arrow

manifest文件 (Javascript)


 {
	"autodeskProduct":	"Fusion360",
	"type":	"addin",
	"id":	"ea34afff-f444-4ac7-95e5-d9ac5c574b6e",
	"author":	"Autodesk Inc.",
	"description":	{
		"":	"This is sample addin."
	},
	"version":	"0.0.1",
	"runOnStartup":	false,
	"supportedOS":	"windows|mac",
	"autodeskLibraries":	["application", "dashboard", "geometry", "materials", "userInterface", "utilities", "bRep", "components", "construction", "features", "fusion", "meshBody", "meshData", "sketch", "tSpline"]
}


Python文件结构

  • *.py :执行API的代码
  • *.manifest: 插件所需的清单文件
  • Down arrow

manifest文件 (Python)


 {
	"autodeskProduct":	"Fusion360",
	"type":	"script",
	"author":	"",
	"description":	{
		"":	""
	},
	"supportedOS":	"windows|mac"
}


C++文件结构

  • *.dll: 编译后的二进制文件
  • *.manifest: 插件所需的清单文件
  • 脚本和插件管理器创建还产生以下文件,最终部署时不需要
    • *.vcxproj :Visual Studio的项目文件(Windows)
    • *.xcodeproj: Xcode的项目文件(Mac)
    • *.cpp :执行API的代码
    Down arrow

manifest文件 (C++)


 {
	"autodeskProduct":	"Fusion360",
	"type":	"script",
	"author":	"",
	"description":	{
		"":	""
	},
	"supportedOS":	"windows|mac",
	"sourcewindows":	"MyTestCPP.vcxproj",
	"sourcemac":	"MyTestCPP.xcodeproj"
}

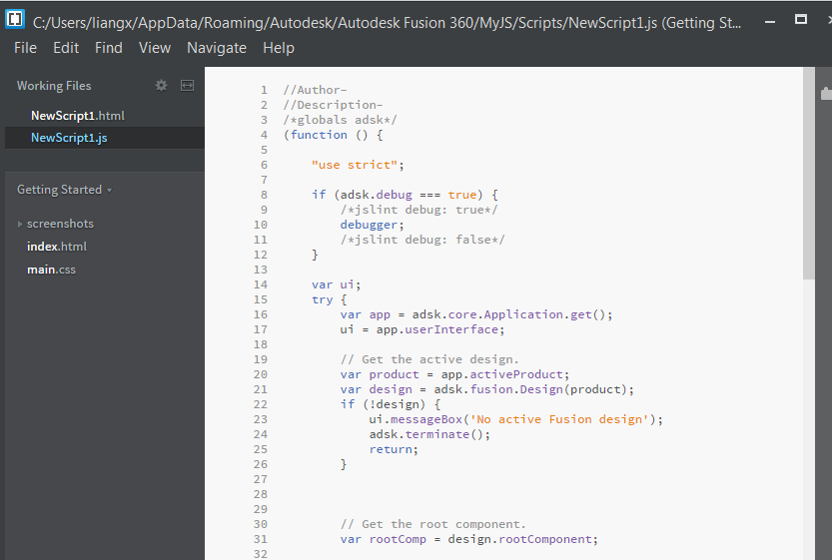

Javascript代码编辑器(Bracket)

Down arrow

Javascript调试器(Chrome)

Down arrow

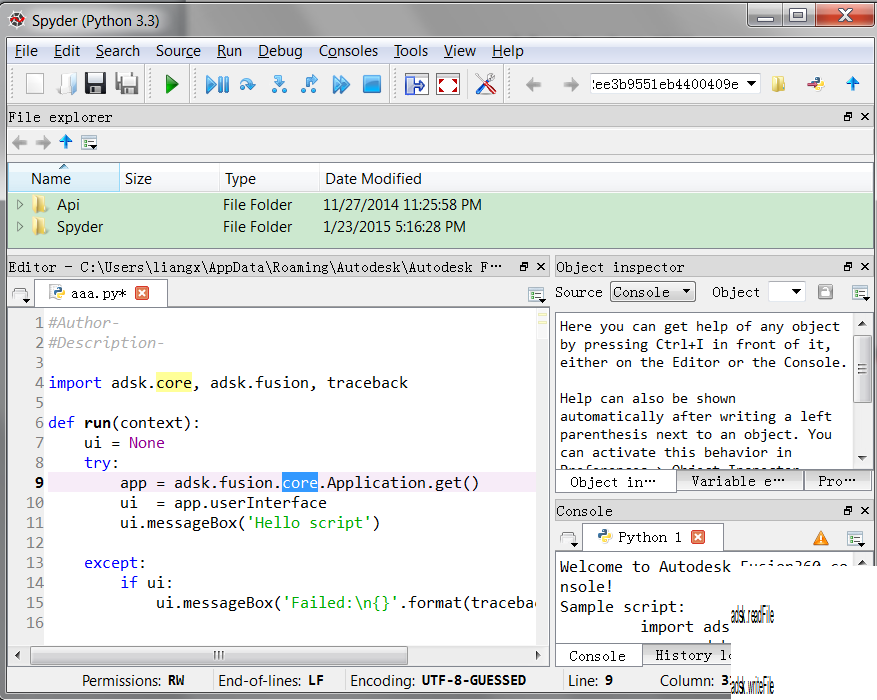

Python代码编辑和调试器(Spyder)

Down arrow

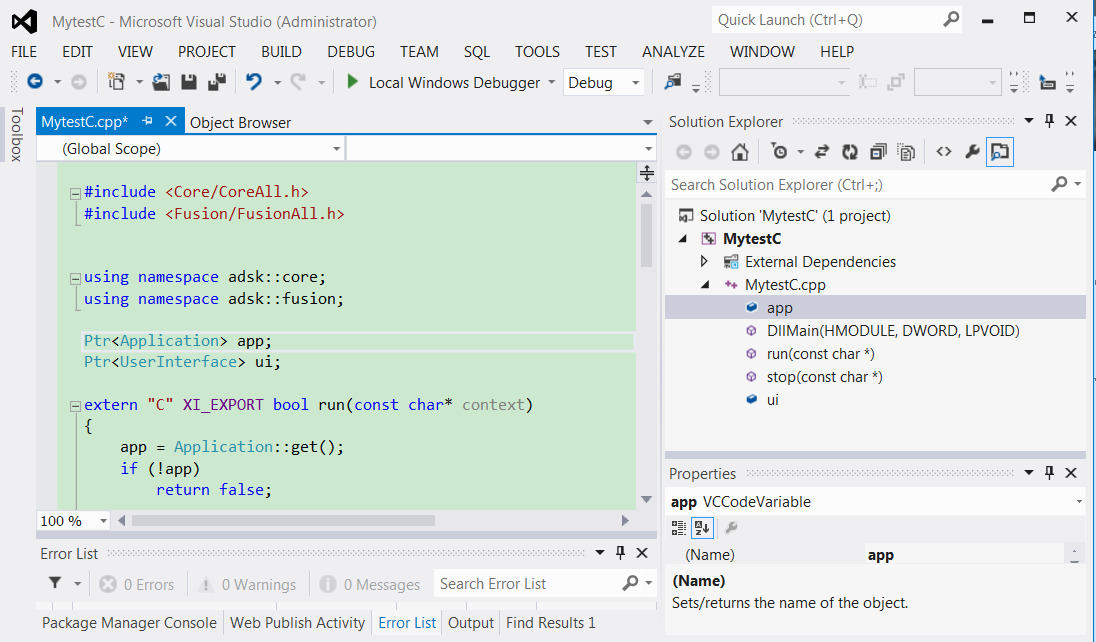

C++代码编辑器(Visual Studio 或 XCode)

Down arrow

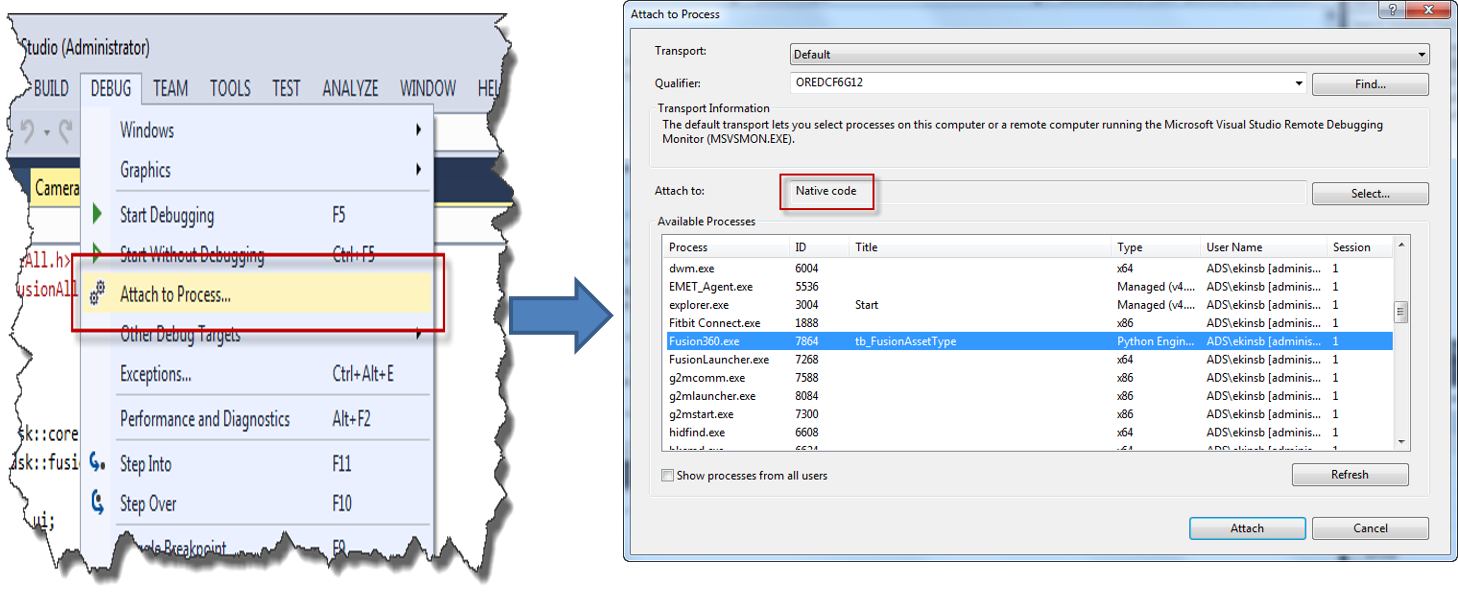

C++代码调试器(Visual Studio 或 XCode)

Down arrow

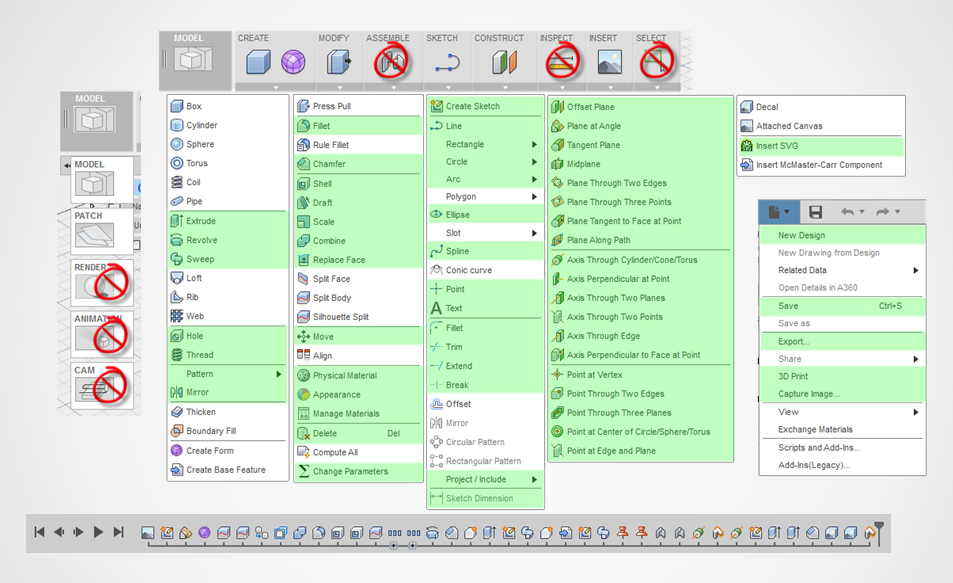

2015年8月发布版支持的API (绿色部分)

  • 特征和时间轴
  • 草图, 构造特征
  • 参数
  • 材质,外观
  • 基本的A360访问
Down arrow

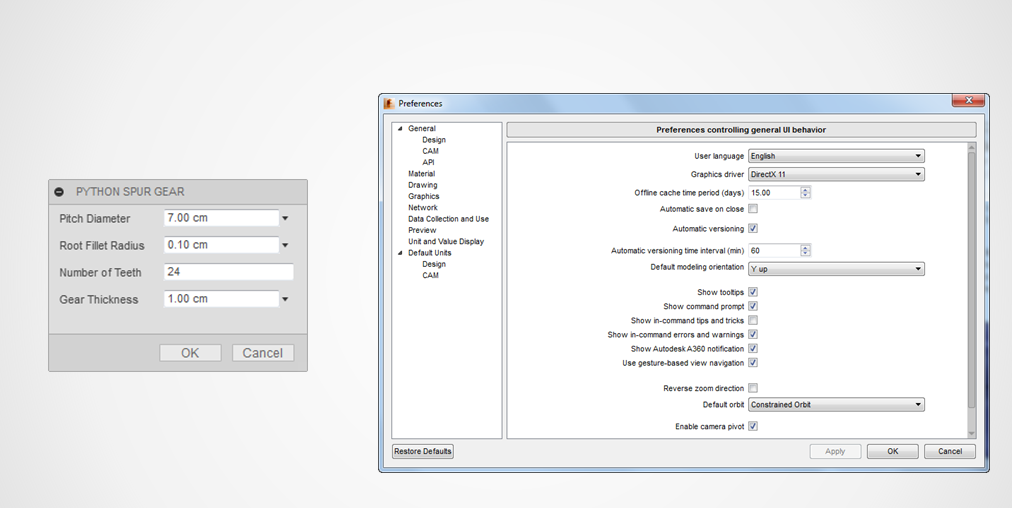

  • 装配结构, 约束
  • BRep访问,三角网格
  • 用户设置
  • 相机相关功能
  • 命令和用户菜单
Down arrow

未来功能

  • 剩下还未支持的特征
  • T-Splines
  • 工程图
  • 机加工(CAM)
  • 更多...

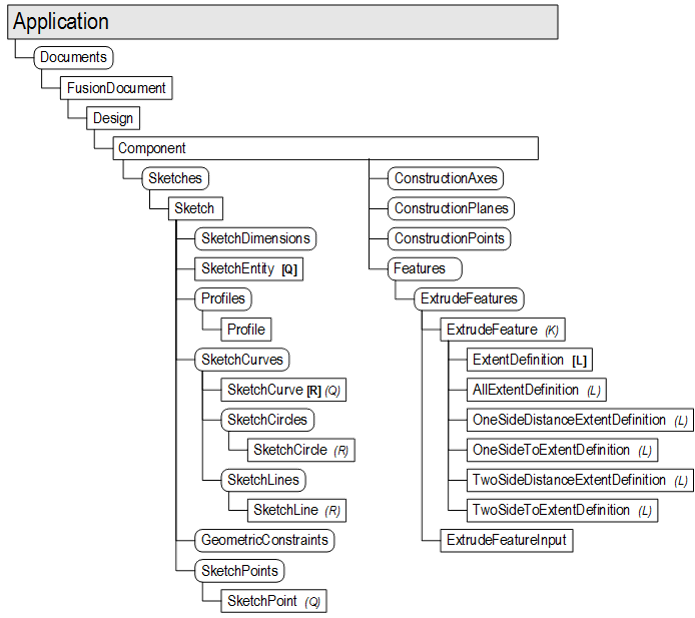

API对象图

  • 面向对象的层级结构
  • API对象对应界面中的对象或功能
  • 对象是包含关系,而非继承关系
  • collection: 对象集合
  • adsk:对象总接口
    • adsk.core: 辅助对象
    • adsk.Fusion: Fusion对象
    • adsk.cAM: CAM对象

API对象图

  • Application: 通过adsk.core.Application.get();
  • Down arrow

    JavaScript程序结构


    //Fusion调用入口函数
    function run(context) {

    	//是否支持调试
        "use strict";
        if (adsk.debug === true) {
            /*jslint debug: true*/
            debugger;
            /*jslint debug: false*/
        }

    	//用户界面相关的对象
        var ui;
        try {
    		//获取Application对象
            var app = adsk.core.Application.get();
            ui = app.userInterface;

            ui.messageBox('Hello script');
        }
        catch (e) {
            if (ui) {
                ui.messageBox('Failed : ' + (e.description ? e.description : e));
            }
        }
        adsk.terminate();
    }


    Python程序结构



    #引入必要的基本库
    import adsk.core, adsk.fusion, traceback

    #Fusion调用入口函数
    def run(context):
    	#用户界面相关的对象
        ui = None
        try:
    		#获取Application对象
            app = adsk.core.Application.get()
            ui  = app.userInterface
            ui.messageBox('Hello script')

        except:
            if ui:
                ui.messageBox('Failed:\n{}'.format(traceback.format_exc()))


    C++程序结构


    //引入必要的基本库
    #include < Core/CoreAll.h >
    #include < Fusion/FusionAll.h>

    //缺省两个命令空间。便于编程使用
    using namespace adsk::core;
    using namespace adsk::fusion;


    Ptr app;
    Ptr ui;

    //外部函数,Fusion调用的入口
    extern "C" XI_EXPORT bool run(const char* context)
    {
    	//获取Application对象
    	app = Application::get();
    	if (!app)
    		return false;

    	//用户界面相关的对象
    	ui = app->userInterface();
    	if (!ui)
    		return false;

    	ui->messageBox("in run");

    	return true;
    }
    //外部函数,程序退出时
    extern "C" XI_EXPORT bool stop(const char* context)
    {
    	if (ui)
    	{
    		ui->messageBox("in stop");
    		ui = nullptr;
    	}

    	return true;
    }


    #ifdef XI_WIN

    #include
    //C++程序的执行入口
    BOOL APIENTRY DllMain(HMODULE hmodule, DWORD reason, LPVOID reserved)
    {
    	switch (reason)
    	{
    	case DLL_PROCESS_ATTACH:
    	case DLL_THREAD_ATTACH:
    	case DLL_THREAD_DETACH:
    	case DLL_PROCESS_DETACH:
    		break;
    	}
    	return TRUE;
    }

    #endif // XI_WIN


    C++特定问题

    • 自动生成Visual Studio (.vcxproj) 和Xcode (.xcodeproj)。需用对应编译器编译
    • 定义对象用智能指针
    •
      Ptr< SketchLine > line1;
      bool doAnimation(Ptr< SketchCurve > pathCurve, Ptr< Vector3D > upDirection)

    • 操作对象属性
    •
      if (comp->name() == "Test")
          bool isOK = comp->name("New Test");



    Components

    Down arrow

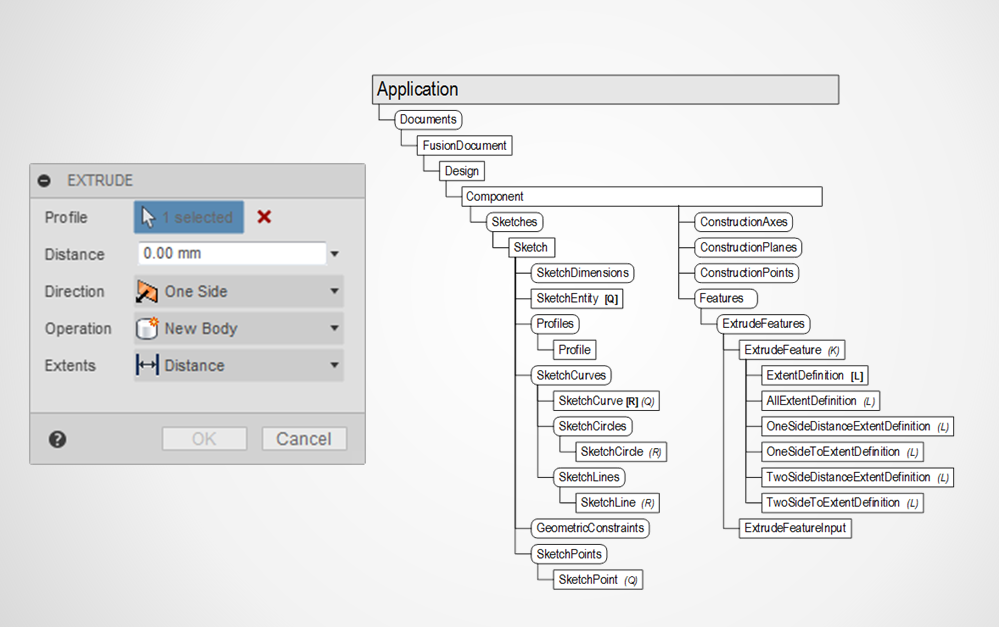

    Input对象

  • 类似UI中的输入参数对话框
  • 配置模型的各种参数
  • Down arrow

     var prof = sketch.profiles.item(0);
    var extrudes = rootComp.features.extrudeFeatures;
    var extInput = extrudes.createInput(prof, adsk.fusion.FeatureOperations.NewBodyFeatureOperation);
    var distance = adsk.core.ValueInput.createByReal(5);
    extInput.setDistanceExtent(false, distance);
    var ext = extrudes.add(extInput)



    草图和特征

    • 草图(Sketch):常规实体创建的构造轮廓
    • 轮廓(Profile):参与模型构建的草图图元区域
    • 特征(Feature):最终看到的实体
    Down arrow

    创建拉伸特征(JavaScript)


       //获取application
    	var app = adsk.core.Application.get();
    	ui = app.userInterface;
    	//当前设计
    	var product = app.activeProduct;
    	var design = adsk.fusion.Design(product);

    	// 获取当前设计的模型根对象rootComponent.
    	var rootComp = design.rootComponent;

    	//基于XZ平面创建草图
    	var sketches = rootComp.sketches;
    	var sketch = sketches.add(rootComp.xZConstructionPlane);

    	//绘制一个草图圆.
    	var sketchCircles = sketch.sketchCurves.sketchCircles;
    	var centerPoint = adsk.core.Point3D.create(0, 0, 0);
    	var circle = sketchCircles.addByCenterRadius(centerPoint, 5.0);

    	// 获取缺省的第一个轮廓(即这个草图圆区域)
    	var prof = sketch.profiles.item(0);

    	// 创建模型特征的Input对象
    	var extrudes = rootComp.features.extrudeFeatures;
    	var extInput = extrudes.createInput(prof, adsk.fusion.FeatureOperations.NewBodyFeatureOperation);

    	// 定义特征的拉伸距离
    	var distance = adsk.core.ValueInput.createByReal(5);
    	extInput.setDistanceExtent(true, distance);

    	//  利用该Input对象创建拉伸特征
    	var ext = extrudes.add(extInput);



    创建拉伸特征(Python)


    app = adsk.core.Application.get()
    design = app.activeProduct

    # 获取当前设计的模型根对象rootComponent.
    rootComp = design.rootComponent

    # 基于XY平面创建草图.
    sketch = rootComp.sketches.add(rootComp.xYConstructionPlane)

    # 绘制一个草图圆.
    circles = sketch.sketchCurves.sketchCircles
    circle1 = circles.addByCenterRadius(adsk.core.Point3D.create(0, 0, 0), 2)

    # 获取缺省的第一个轮廓(即这个草图圆区域)
    prof = sketch.profiles.item(0)

    #创建模型特征的Input对象
    extrudes = rootComp.features.extrudeFeatures
    extInput = extrudes.createInput(prof, adsk.fusion.FeatureOperations.NewComponentFeatureOperation)

    # 定义特征的拉伸距离
    extInput.setDistanceExtent(False, adsk.core.ValueInput.createByReal(5))

    # 利用该Input对象创建拉伸特征
    ext = extrudes.add(extInput)


    创建拉伸特征(C++)


    extern "C" XI_EXPORT bool run(const char* context)
    {
    	app = Application::get();
    	if (!app)
    		return false;

    	ui = app->userInterface();
    	if (!ui)
    		return false;

    	//获取当前设计
    	Ptr product = app->activeProduct();
    	Ptr design = product;

    	//获取当前设计的模型根对象rootComponent.
    	PtrrootComp = design->rootComponent();

    	//基于XZ平面创建草图
    	Ptr sketches = rootComp->sketches();
    	Ptr sketch = sketches->add(rootComp->xZConstructionPlane());

    	//绘制一个草图圆.
    	Ptr sketchCircles = sketch->sketchCurves()->sketchCircles();
    	Ptr centerPoint = Point3D::create(0, 0, 0);
    	Ptr circle = sketchCircles->addByCenterRadius(centerPoint, 5.0);

    	// 获取缺省的第一个轮廓(即这个草图圆区域)
    	Ptr prof = sketch->profiles()->item(0);

    	// 创建模型特征的Input对象
    	Ptr extrudes= rootComp->features()->extrudeFeatures();
    	Ptr extInput = extrudes->createInput(prof, FeatureOperations::NewBodyFeatureOperation);

    	// 定义特征的拉伸距离
    	Ptr distance =ValueInput::createByReal(5);
    	extInput->setDistanceExtent(true, distance);

    	// 利用该Input对象创建拉伸特征
    	Ptrext = extrudes->add(extInput);

    	return true;
    }

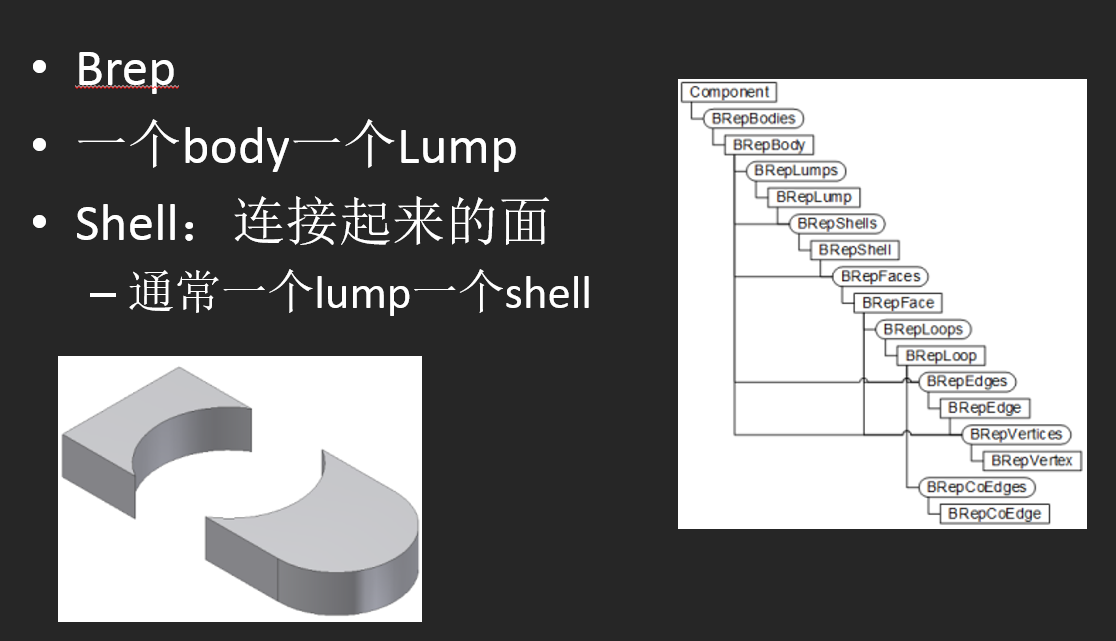

    Models

    Down arrow

    选择集

    • 用户选择实体的集合:application.userInterface.activeSelections
    • 每个选择实体的API对象:Selection
    • Selection:Selection

    JavaScript对象类型与比较


    var app = adsk.core.Application.get();
    ui = app.userInterface;


    var thisobj = ui.activeSelections.item(0).entity ;
    var objName =    thisobj.objectType;
     ui.messageBox(objName);
    if(thisobj instanceof adsk.fusion.BRepFace)
    {
    	  ui.messageBox("这是Face!");
    }
    else
    {
    	  ui.messageBox("这不是Face!");

    }

    if(ui.activeSelections.count>1)
    {
    	var thisobj1 = ui.activeSelections.item(0).entity;
    	var thisobj2 = ui.activeSelections.item(1).entity;

    	if(thisobj.equals(thisobj1)){

    		 ui.messageBox("两对象相等!");
    	}
    	else{
    		 ui.messageBox("两对象不相等!");
    	}
    }



    Pythont对象类型与比较


    app = adsk.core.Application.get()
    ui  = app.userInterface
    thisobj= ui.activeSelections.item(0).entity
    objName = type(thisobj).__name__
    if type(thisobj) is adsk.fusion.BRepFace:
    	ui.messageBox('这是Face!')
    else:
    	ui.messageBox('这不是Face!')

    if  ui.activeSelections.count > 1:
    	thisobj1= ui.activeSelections.item(0).entity
    	thisobj2= ui.activeSelections.item(1).entity
    	if thisobj == thisobj1:
    		ui.messageBox('两对象相等')
    	else:
    		ui.messageBox('两对象不相等')



    C++对象类型与比较


     Ptr selectedEnt = selection->entity();
    if (selectedEnt->objectType() == adsk::fusion::SketchLine::classType())

    If (face1 == face2)
        ui.messageBox(“Faces are the same.”);



    练习

    选择某平面,基于平面创建草图,绘制矩形,根据此轮廓,创建一定长度的拉伸特征

    插件基本结构(JavaScript)


    function run(context) {

        "use strict";
        if (adsk.debug === true) {
            /*jslint debug: true*/
            debugger;
            /*jslint debug: false*/
        }

        var ui;
        try {
            var app = adsk.core.Application.get();
            ui = app.userInterface;

            ui.messageBox('Hello addin');
        }
        catch (e) {
            if (ui) {
                ui.messageBox('Failed : ' + (e.description ? e.description : e));
            }
        }
    }

    function stop(context) {
        var ui;
        try {
            var app = adsk.core.Application.get();
            ui = app.userInterface;

            ui.messageBox('Stop addin');
        }
        catch (e) {
            if (ui) {
                ui.messageBox('Failed : ' + (e.description ? e.description : e));
            }
        }
    }


    插件基本结构(Python)



    def run(context):
        ui = None
        try:
            app = adsk.core.Application.get()
            ui  = app.userInterface
            ui.messageBox('Hello addin')

        except:
            if ui:
                ui.messageBox('Failed:\n{}'.format(traceback.format_exc()))

    def stop(context):
        ui = None
        try:
            app = adsk.core.Application.get()
            ui  = app.userInterface
            ui.messageBox('Stop addin')

        except:
            if ui:
                ui.messageBox('Failed:\n{}'.format(traceback.format_exc()))



    插件基本结构(C++)



    #include < Core/CoreAll.h>
    #include < Fusion/FusionAll.h>

    using namespace adsk::core;
    using namespace adsk::fusion;

    Ptr app;
    Ptr ui;

    extern "C" XI_EXPORT bool run(const char* context)
    {
    	app = Application::get();
    	if (!app)
    		return false;

    	ui = app->userInterface();
    	if (!ui)
    		return false;

    	ui->messageBox("in run");

    	return true;
    }

    extern "C" XI_EXPORT bool stop(const char* context)
    {
    	if (ui)
    	{
    		ui->messageBox("in stop");
    		ui = nullptr;
    	}

    	return true;
    }


    #ifdef XI_WIN

    #include

    BOOL APIENTRY DllMain(HMODULE hmodule, DWORD reason, LPVOID reserved)
    {
    	switch (reason)
    	{
    	case DLL_PROCESS_ATTACH:
    	case DLL_THREAD_ATTACH:
    	case DLL_THREAD_DETACH:
    	case DLL_PROCESS_DETACH:
    		break;
    	}
    	return TRUE;
    }

    #endif // XI_WIN



    事件

    • 定义事件函数
    • 添加函数指针到对应事件

    事件(Python)


    import adsk.core, adsk.fusion, traceback

    #全局事件句柄集合
    handlers = []

    #定义事件类
    class MyWorkspaceActivatedHandler(adsk.core.WorkspaceEventHandler):
          def __init__(self):
              super().__init__()
          def notify(self, args):
    		  #通知函数为事件触发
              ws = args.workspace
              app = adsk.core.Application.get()
              ui  = app.userInterface
              #显示当前激活的工作空间
              ui.messageBox(ws.name + ' 激活的工作空间 (Python).')

    def run(context):
        ui = None
        try:
           app = adsk.core.Application.get()
           ui  = app.userInterface

           #添加函数指针到对应事件
           onWorkspaceActivated = MyWorkspaceActivatedHandler()
           ui.workspaceActivated.add(onWorkspaceActivated)
           handlers.append(onWorkspaceActivated)

    	   #如果是脚本,为了让事件继续有效,需要调用autoTerminate
    	   #如果是插件,由于已经调入整个Fusion进程,不需这句
           adsk.autoTerminate(False)
        except:
            if ui:
                ui.messageBox('Failed:\n{}'.format(traceback.format_exc()))



    事件(JavaScript)


      //定义事件函数
     var MyWorkspaceActivatedHandler = function(args) {
          var ws = args.workspace;
          var app = adsk.core.Application.get();
          var ui  = app.userInterface;
          ui.messageBox(ws.name + ' 激活的工作空间 (JavaScript).');
      };

     function run(context) {
          var app = adsk.core.Application.get();
          var ui = app.userInterface;
    	  //添加函数指针到对应事件
          ui.workspaceActivated.add(MyWorkspaceActivatedHandler);
    	  //注意。即使是脚本形式,Javascript委托的事件仍旧在后台执行,
    	  //所以不需要Python或C++中的

      }
    }



    事件(C++)



    #include < Core/CoreAll.h>
    #include < Fusion/FusionAll.h>
    #include < Core/UserInterface/UserInterface.h>
    #include < Core/UserInterface/WorkspaceEvent.h>
    #include < Core/UserInterface/WorkspaceEventHandler.h>
    #include < Core/UserInterface/WorkspaceEventArgs.h>

    using namespace adsk::core;
    using namespace adsk::fusion;

    Ptr app;
    Ptr ui;

    //定义事件类
    class MyWorkspaceActivatedEventHandler : public adsk::core::WorkspaceEventHandler
    {
    public:
        void notify(const Ptr& eventArgs) override
        {
    		//通知函数为事件触发
            //显示当前激活的工作空间
    		Ptr ws = eventArgs->workspace();
    		std::string wsName = "当前激活的工作空间是 (C++):" + ws->name();
            ui->messageBox(wsName);
        }
    } _workspaceActivated;

    extern "C" XI_EXPORT bool run(const char* context)
    {
    	app = Application::get();
    	if (!app)
    		return false;

    	ui = app->userInterface();
    	if (!ui)
    		return false;

    	// 添加函数指针到对应事件
    	Ptr workspaceActivatedEvent = ui->workspaceActivated();
    	if (!workspaceActivatedEvent)
    		return false;
    	bool isOk = workspaceActivatedEvent->add(&_workspaceActivated);
    	if (!isOk)
    		return false;

    	//如果是脚本,为了让事件继续有效,需要调用autoTerminate
    	//如果是插件,由于已经调入整个Fusion进程,不需这句
    	adsk::autoTerminate(false);
    	return true;
    }

    extern "C" XI_EXPORT bool stop(const char* context)
    {
    	if (ui)
    	{
    		//ui->messageBox("in stop");
    		ui = nullptr;
    	}

    	return true;
    }


    #ifdef XI_WIN

    #include

    BOOL APIENTRY DllMain(HMODULE hmodule, DWORD reason, LPVOID reserved)
    {
    	switch (reason)
    	{
    	case DLL_PROCESS_ATTACH:
    	case DLL_THREAD_ATTACH:
    	case DLL_THREAD_DETACH:
    	case DLL_PROCESS_DETACH:
    		break;
    	}
    	return TRUE;
    }

    #endif // XI_WIN



    命令和用户界面

    • 命令
      • Definition: 定义Command名,事件,图标…
      • userInterface.commandDefinitions: definition 集合
      • 各种类型按钮添加方法,例如commandDefinitions.addButtonDefinition
      • 定义命令执行事件
    • Controls: 关联Definition的UI界面
      • userInterface.workspaces: Model, Render, CAM...
      • workspace.toolbarPanels: workspace下的所有面板
      • panel.controls: 面板下的命令
      • controls.addCommand: 将definition添加到该面板

    用户界面

    • Definition: 定义Command名,事件,图标…
    • Controls: 关联Definition的UI界面
    Down arrow

    命令和用户界面(Python)


    import adsk.core, adsk.fusion, traceback

    app = None
    ui = None
    handlers_dialog = []
    commandDefId = 'ADNTestCommandDef'
    commandName = 'My Test'
    commandDescription = 'test'
    workspaceToUse = "FusionSolidEnvironment"
    panelToUse = "SolidCreatePanel"

    #执行按钮的事件
    class CommandCreatedHandler(adsk.core.CommandCreatedEventHandler):
        def __init__(self):
            super().__init__()
        def notify(self, args):
            global ui
            ui.messageBox('我的按钮执行了!')


    #插件启动时自动调用的入口
    #初始化自定义界面,增加自定义按钮
    def run(context):

        try:
            global app
            app = adsk.core.Application.get()
            global ui
            ui = app.userInterface

            #添加命令的definition
            cmdDef = ui.commandDefinitions.itemById(commandDefId)
            if not cmdDef:
                cmdDef = ui.commandDefinitions.addButtonDefinition(commandDefId, commandName, commandDescription, '/')

            #委托按钮的执行事件
            onCommandCreated = CommandCreatedHandler()
            cmdDef.commandCreated.add(onCommandCreated)

            #获得【模型】工作空间
            workspaces_ = ui.workspaces
            modelingWorkspace_ = workspaces_.itemById(workspaceToUse)

            # 获得【创建】的面板
            toolbarPanels_ = modelingWorkspace_.toolbarPanels
            toolbarPanel_ = toolbarPanels_.itemById(panelToUse)

            #添加新按钮到面板按钮集合
            toolbarControlsPanel_ = toolbarPanel_.controls
            toolbarControlPanel_ = toolbarControlsPanel_.itemById(commandDefId)
            if not toolbarControlPanel_:
                toolbarControlPanel_ = toolbarControlsPanel_.addCommand(cmdDef, commandDefId)

            #附加到全局句柄
            handlers_dialog.append(onCommandCreated)

        except:
            if ui:
                ui.messageBox('Failed:\n{}'.format(traceback.format_exc()))

    #插件卸载时自动调用
    #销毁自定义界面,释放其它对象
    def stop(context):
        ui = None
        try:
            app = adsk.core.Application.get()
            ui  = app.userInterface

            #删除按钮
            workspaces_ = ui.workspaces
            modelingWorkspace_ = workspaces_.itemById(workspaceToUse)
            toolbarPanels_ = modelingWorkspace_.toolbarPanels
            toolbarPanel_ = toolbarPanels_.itemById(panelToUse)
            toolbarControls_ = toolbarPanel_.controls
            toolbarControl_ = toolbarControls_.itemById(commandDefId)

            if toolbarControl_.isValid:
                toolbarControl_.deleteMe()
            commandDefinitions_ = ui.commandDefinitions
            commandDefinition_ = commandDefinitions_.itemById(commandDefId)

            if commandDefinition_.isValid:
                commandDefinition_.deleteMe()

        except:
            if ui:
                ui.messageBox('Failed:\n{}'.format(traceback.format_exc()))



    命令和用户界面(JavaScript)


    //Author-
    //Description-



    var commandId = 'ADNTestJSCommandDef';
    var commandName = 'My Javascript Test';
    var commandDescription = 'test';
    var workspaceToUse = 'FusionSolidEnvironment';
    var panelToUse = 'SolidCreatePanel';
    var commandResources = './';



    //插件启动时自动调用的入口
    //初始化自定义界面,增加自定义按钮
    function run(context) {

        //是否支持调试
        "use strict";
        if (adsk.debug === true) {
            /*jslint debug: true*/
            debugger;
            /*jslint debug: false*/
        }

        var ui;
        try {
            var app = adsk.core.Application.get();
            ui = app.userInterface;




            //创建按钮命令
            var onCommandCreated = function(args) {
                try {
                    // 委托按钮执行事件.
                    var command = args.command;
                    command.execute.add(onCommandExecuted);

                }
                catch (e) {
                    ui.messageBox('创建命令失败 : ' + errorDescription(e));
                }
            };

            // 按钮执行事件
            var onCommandExecuted = function(args) {
                try {

                     ui.messageBox("Javascript创建的按钮被执行!");

                }
                catch (e) {
                    ui.messageBox('执行按钮失败! : ' + errorDescription(e));
                }
            };

             // 添加按钮
            var workspaces_ = ui.workspaces;
            //【模型】工作空间
            var modelingWorkspace_ = workspaces_.itemById('FusionSolidEnvironment');
            var toolbarPanels_ = modelingWorkspace_.toolbarPanels;
            //工作空间某面板
            var toolbarPanel_ = toolbarPanels_.itemById(panelToUse)
            var toolbarControls_ = toolbarPanel_.controls;
            var toolbarControl_ = toolbarControls_.itemById(commandId);
            if (toolbarControl_) {
                //若已经创建
                adsk.terminate();
                return;
            } else {
                //命令定义
                var commandDefinition_ = ui.commandDefinitions.itemById(commandId);
                if (!commandDefinition_) {
                    commandDefinition_ = ui.commandDefinitions.addButtonDefinition(commandId, commandName, commandDescription, commandResources);
                }
                //委托命令创建事件
                commandDefinition_.commandCreated.add(onCommandCreated);
                //添加定义到面板
                toolbarControl_ = toolbarControls_.addCommand(commandDefinition_);
                toolbarControl_.isVisible = true;
            }
        }
        catch (e) {
            if (ui) {
                ui.messageBox('Failed : ' + (e.description ? e.description : e));
            }
        }
    }


    //插件卸载时自动调用
    //销毁自定义界面,释放其它对象
    function stop(context) {
        var ui;
        try {
                var app = adsk.core.Application.get();
                ui = app.userInterface;


                //删除按钮
                var workspaces_ = ui.workspaces;
                var modelingWorkspace_ = workspaces_.itemById('FusionSolidEnvironment');
                var toolbarPanels_ = modelingWorkspace_.toolbarPanels;
                var toolbarPanel_ = toolbarPanels_.itemById(panelToUse)
                var toolbarControls_ = toolbarPanel_.controls;
                var toolbarControl_ = toolbarControls_.itemById(commandId);

                if (toolbarControl_.isValid) {
                    toolbarControl_.deleteMe();
                }

                //删除命令定义
                var commandDefinitions_ = ui.commandDefinitions;
                var commandDefinition_ = commandDefinitions_.itemById(commandId);

                if (commandDefinition_.isValid) {
                    commandDefinition_.deleteMe();
                }

        }
        catch (e) {
            if (ui) {
                ui.messageBox('Failed : ' + (e.description ? e.description : e));
            }
        }
    }




    命令和用户界面(C++)





    发布Fusion 360程序,拿500刀!

    500刀!!!

    Javascript

    • 不能使用额外的HTML界面
    • 无法访问本地文件系统
    • 可用任何编辑器编写,或使用Fusion内置的Bracket
    • 借用Chrome或Webkit进行调试
    • 进程外运行
    • 可加载第三方JS库(和HTML界面相关的除外)

    Python

    • 运行于Fusion进程内
    • 比JS要快
    • 可访问本地文件系统
    • 可用任何编辑器编写,或使用Fusion内置的Spyder
    • 用Spyder调试
    • 可加载第三方Python库

    Fusion命令

    • 脚本和插件都可以用
    • Fusion自己大部分功能也都是命令的方式
    • 命令一般对应一个按钮,而按钮背后是一个'定义',规定执行按钮的相关行为
    • 按钮执行时,命令创建启动
    • 可弹出参数输入对话框,用来得到命令需要的数据
    • 可预览参数产生的效果
    • 自动支持事务,可回滚

    参考资料

    Autodesk ADN 微信公众号

    Down arrow
    我的博客
    Down arrow
